καλώδιο ftth 1 πυρήνα

30+ χρόνια

Το εργοστάσιό μας ιδρύθηκε το 1992, ξεκινώντας για πρώτη φορά με ομοαξονικό καλώδιο που ήταν ένας από τους μεγαλύτερους κατασκευαστές στην πόλη Lin'an. Το έτος 2001 άρχισε να επικεντρώνεται στην παραγωγή οπτικών καλωδίων.

30+ χωρών

Το έτος 2008, δημιούργησε το τμήμα διεθνών πωλήσεων και πωλεί καλώδια οπτικών ινών σε περισσότερες από 30 χώρες και διαθέτει πλούσια εμπειρία 18 ετών στην εξαγωγή καλωδίων.

• Απλή δομή και μικρό βάρος.
• Καλή ικανότητα λωρίδας για εύκολη σύνδεση και εγκατάσταση.
• Η θήκη LSZH εξασφαλίζει την απόδοση επιβραδυντικής φλόγας.
• Κατάλληλο για αυτοϋποστήριξη FTTH-.

• Θερμοκρασία μεταφοράς/αποθήκευσης: -20 βαθμοί έως +60 βαθμοί

• Τυπικό μήκος καρούλι: 1km ή 2km. διατίθενται και άλλα μήκη.

• Όρος πληρωμής: T/T, L/C, D/P...
• Για μικρές παραγγελίες: γίνονται δεκτές πιστωτικές κάρτες, μεταφορά χρημάτων Western Union και PayPal.
• Για άλλους πολύπλοκους τρόπους πληρωμής, είναι δυνατή περαιτέρω συζήτηση.

Καλώδιο πτώσης FTTH-Εκτύπωση με μελάνι

Επίπεδο καλώδιο-Τύπωμα πλάσματος

Καλώδιο εξωτερικού χώρου GYTC8S-Εκτύπωση σιδήρου

Καλώδιο βραχυκυκλωτήρα- SC/UPC-SC/APC

GYTC8S 24 πυρήνων -ξύλινο τύμπανο

Καλώδιο FTTH-τύμπανο 1km

Συσκευασία καλωδίου FTTH-χαρτοκιβώτιο

Καλώδια μπαλωμάτων-Συσκευασία παλέτας





Καλώδια μπαλωμάτων στην παράδοση παλετών

Καλώδιο FTTH σε συσκευασία χαρτοκιβωτίων

Επίπεδο καλώδιο σε συσκευασία τυμπάνου από κόντρα πλακέ

Σύνθετο τύμπανο πλήρως φορτωμένο σε contianer

Μασίφ ξύλινο τύμπανο φωτογραφία φόρτωσης





# Πλήρης εισαγωγή στο GJYXCH Self-Υποστήριξη οπτικού καλωδίου πεταλούδας

## I. Υπόδειγμα Επεξήγησης Επιστολής (Εθνικό Πρότυπο YD/T 1997.1-2014)

**GJYXCH=Μεταλλική ανάρτηση αυτόνομη-Υποστήριξη, ενισχυμένο με μεταλλικό σύρμα, αλογόνο χαμηλής κατανάλωσης καπνού-Ελεύθερο οπτικό καλώδιο Butterfly Drop**

- GJ: Access Network Butterfly Drop Optical Cable (Drop Cable)

- Y: **Μεταλλικό σύρμα** (Και οι δύο πλευρές της ενίσχυσης του πυρήνα των ινών είναι φωσφορικό χαλύβδινο σύρμα)

- X: Σχήμα-8 Αυτο-Υποστηρικτική δομή (μονοκόμματη χυτή ανάρτηση)

- Γ: Αυτο-Υποστηριζόμενη μονάδα ανάρτησης

- H: **LSZH αλογόνου χαμηλού καπνού-Εξωτερική θήκη με επιβραδυντικό φλόγας**

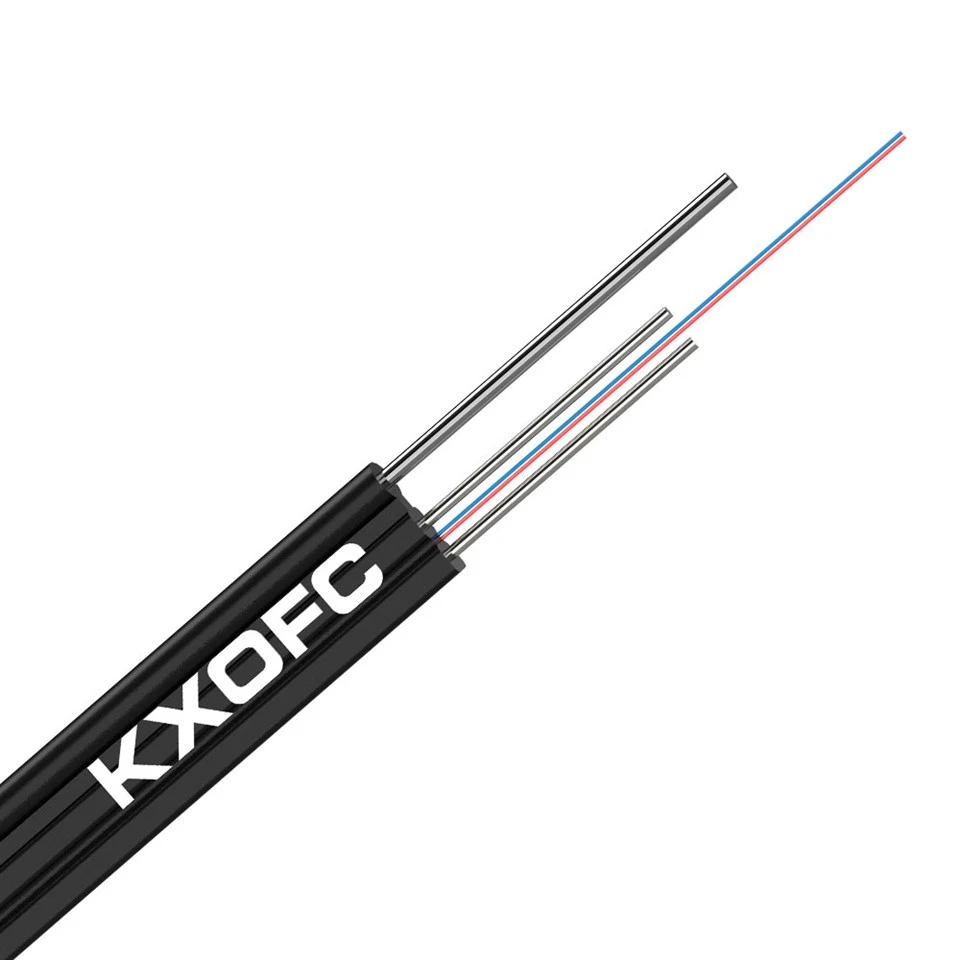

## II. Εσωτερική δομή (Εικόνα-8 ενσωματωμένη από πάνω προς τα κάτω)

1. **Ανώτερη μονάδα ανάρτησης**: Ανάρτηση από χοντρό φωσφορικό χαλύβδινο σύρμα (κύριο φορτίο-, δεν απαιτείται πρόσθετος χαλύβδινος κλώνος για εφαρμογές εναέριας επιφάνειας)

2. **Κάτω πεταλούδα-Μονάδα πυρήνα καλωδίου σε σχήμα**

- Κέντρο: Οπτική ίνα μονής-λειτουργίας (mainstream G.657A2 bend-fiber resistant, 1/2/4 πυρήνες)

- Δύο παράλληλα σύρματα **0,4 mm από φωσφορικό χάλυβα** αριστερά και δεξιά (προστασία ινών για αντοχή σε εφελκυσμό και θλίψη)

- Ενσωματωμένη θήκη εξώθησης μαύρου LSZH χαμηλού-καπνού αλογόνου-ελεύθερα, με προ-κατασκευασμένες αυλακώσεις εύκολης-απογύμνωσης και στις δύο πλευρές

3. Συνολικό σχήμα: Επίπεδο σχήμα-8, τυπικό μέγεθος περίπου 2,0 mm × 5,2 mm, βάρος περίπου 19 kg/km

## III. Βασικά Χαρακτηριστικά Προϊόντος

1. **Ενσωματωμένο σύρμα ανάρτησης, καθαρά αυτόνομη-Υποστηρικτική εναέρια εφαρμογή** Το κορυφαίο χοντρό σύρμα χάλυβα αντέχει ολόκληρη την τάση του ανοίγματος, εξαλείφοντας την ανάγκη για πρόσθετα χαλύβδινα νήματα για κοινοτικούς πόλους και εφαρμογές κτιρίου- έως-υποστήριξης, με αποτέλεσμα χαμηλό κόστος κατασκευής.

2. **Διπλό περίβλημα από σύρμα από χάλυβα, υψηλής μηχανικής αντοχής**
Μακροπρόθεσμη-αντοχή εφελκυσμού 800N, βραχυπρόθεσμη-αντοχή εφελκυσμού 2000N. ανθεκτικό στον άνεμο και στην εφελκυστική τάση και στη συμπίεση βαρέων αντικειμένων, κατάλληλο για μακροχρόνια χρήση σε εξωτερικούς χώρους.

3. **Χαμηλό καπνό αλογόνου-Ελεύθερο επιβραδυντικό φλόγας θήκη LSZH**
Χαμηλός καπνός κατά την καύση, χωρίς τοξικά αέρια αλογόνου, πληροί τους κανονισμούς πυρασφάλειας ακόμη και όταν εισέρχεστε σε κτίρια ή κτιριακά φρέατα σε εξωτερικούς χώρους. Το μαύρο περίβλημα είναι ανθεκτικό στην υπεριώδη ακτινοβολία και στις καιρικές συνθήκες από -60 βαθμούς έως +70 βαθμούς .

4. **G.657A2 Micro-Bend Fiber**
Ελάχιστα λυγισμένο, χωρίς εξασθένηση. λιγότερο επιρρεπής σε απώλεια φωτός κατά την περιέλιξη μέσω διαδρόμων, γωνιών ή εισόδου σε κτίρια μέσω αγωγών.

5. **Ενσωματωμένο-σε αυλάκωση απογύμνωσης, γρήγορη εγκατάσταση**
Οι ίνες μπορούν να αφαιρεθούν με το χέρι ανοίγοντας το περίβλημα. δεν απαιτούνται επαγγελματικά εργαλεία απογύμνωσης. γρήγορη σύντηξη εν ψυχρώ/θερμική σύντηξη.

6. **Χαμηλότερο κόστος λόγω μεταλλικής κατασκευής**
Σε σύγκριση με το μη-μη μεταλλικό μοντέλο GJYXFCH, η ενίσχυση από χαλύβδινο σύρμα είναι φθηνότερη και προτιμάται για σενάρια χωρίς ισχυρές ηλεκτρομαγνητικές παρεμβολές.

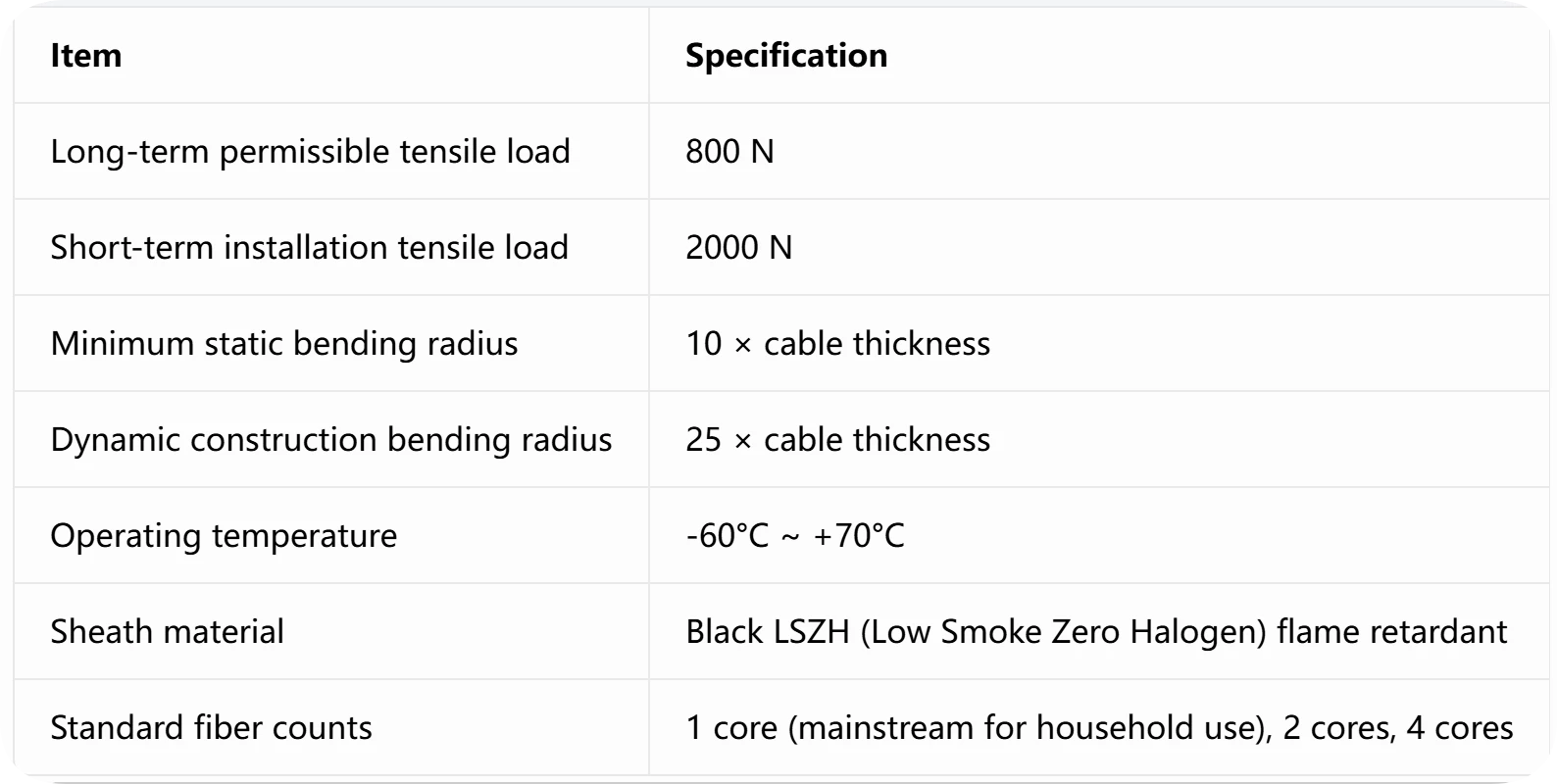

## IV. Τυπικές μηχανικές παράμετροι (1-Core Standard Model)

## V. Εφαρμόσιμα σενάρια (Fiber FTTH για το σπίτι αφιερωμένο)

### 1. Κεραία εξωτερικού χώρου (Βασική εφαρμογή)

- Community Optical Distribution Box → Building Exterior Wall Aerial, Inter-Καλωδίωση κτιρίων

- Rural and Township Pole-to-Home, Short-Span Self-Supported Laying

### 2. Ενσωματωμένη καλωδίωση εξωτερικού σε εσωτερικούς χώρους

Καλωδίωση εξωτερικής κεραίας απευθείας μέσω αξόνων κτιρίου και αξόνων καλωδίων χαμηλής-τάσης προς το σπίτι. Η θήκη LSZH πληροί τις απαιτήσεις πυροπροστασίας εσωτερικού χώρου.

### 3. Υποστηρικτικά σενάρια

Ευρυζωνική πρόσβαση στον κυβερνοχώρο για φορείς εκμετάλλευσης, εισαγωγή σημείου παρακολούθησης και εισαγωγή τελικών-σημείων για κρατικές και ιδιωτικές γραμμές επιχειρήσεων.

### Μη εφαρμόσιμα σενάρια

1. Κοντά σε υποσταθμούς,-καλώδια υψηλής τάσης και ορεινές περιοχές που είναι επιρρεπείς σε κεραυνούς (το ατσάλινο σύρμα είναι επιρρεπές σε έλξη κεραυνών. Χρησιμοποιήστε το **GJYXFCH Non-Μεταλλικό μοντέλο**)

2. Μεγάλη-Αεροφωτογραφία μεγάλης απόστασης (Μόνο για εισαγωγή στο σπίτι, η ραχοκοκαλιά χρησιμοποιεί οπτικό καλώδιο ADSS/αεραγωγό)

## VI. Σύγκριση μοντέλων που προκαλούν σύγχυση

### 1. GJYXCH εναντίον GJYXFCH

- GJYXCH: **Ατσάλινο σύρμα ενισχυμένο**, φθηνό, υψηλή αντοχή σε εφελκυσμό. Μειονέκτημα: Αγώγιμο, απαγορευμένο σε περιοχές αστραπής/υψηλής-τάσης

- GJYXFCH: **FRP μη-μη μεταλλικά ενισχυμένο**, αντικεραυνική προστασία χωρίς ηλεκτρομαγνητικές παρεμβολές. ακριβότερος

### 2. GJYXCH εναντίον GJXH (Συνηθισμένο καλώδιο εσωτερικού χώρου)

- GJYXCH: Με κορυφαίο σύρμα ανάρτησης, μπορεί να χρησιμοποιηθεί για εξωτερική καλωδίωση, θήκη LSZH

- GJXH: Χωρίς σύρμα ανάρτησης, μόνο για εσωτερική καλωδίωση αγωγών/τοίχων, δεν μπορεί να χρησιμοποιηθεί για εξωτερική εναέρια καλωδίωση

### 3. GJYXCH vs GJYXDCH

- GJYXCH: Μία ανεξάρτητη οπτική ίνα

- GJYXDCH: Καλώδιο οπτικών ινών με κορδέλα, που χρησιμοποιείται σε σενάρια κεντρικής συναρμολόγησης πολλών-πυρήνων

## VII. Παράδειγμα επισήμανσης μοντέλου

`GJYXCH-1B6a2`

- GJYXCH: Μεταλλικό σύρμα ανάρτησης αυτόνομο-Υποστήριξη χαμηλού-καπνού αλογόνου-Ελεύθερη πεταλούδα-Σχήμα πτώσης καλώδιο

- 1: Καλώδιο οπτικών ινών 1 πυρήνα

- B6a2: G.657A2 Bending-Resistant single-Mode Optic Fiber Cable (Τυπική ίνα για παράδοση κατ' οίκον)

## VIII. Προφυλάξεις κατασκευής

1. Το εναέριο άνοιγμα πρέπει γενικά να είναι μικρότερο ή ίσο με 80 μέτρα. Σε περιοχές με άνεμο, συντομεύστε το άνοιγμα και χρησιμοποιήστε ειδικά άγκιστρα οπτικών καλωδίων για να ασφαλίσετε το καλώδιο ανάρτησης.

2. Η δύναμη εφελκυσμού δεν πρέπει να υπερβαίνει τα 2000N για μικρά χρονικά διαστήματα για να αποφευχθεί η καταστροφή της οπτικής ίνας λόγω της τάσης του χαλύβδινου σύρματος.

3. Σε σενάρια με συχνούς κεραυνούς ή γραμμές υψηλής-τάσης στον ίδιο πόλο, αντικαταστήστε το με μη-μεταλλικό GJYXFCH.

4. Για εγκατάσταση σε φρεάτια κτιρίου, πρέπει να χρησιμοποιούνται καλώδια με επένδυση τύπου H-LSZH. τα συνηθισμένα καλώδια πτώσης PVC απαγορεύονται.
